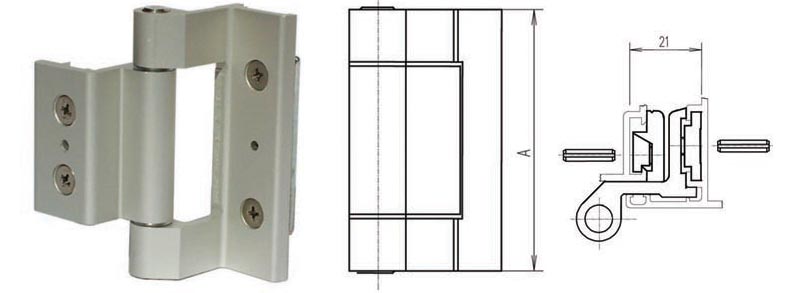

Notter universeel standaard klemscharnier uitvoering A en B.
Uitvoering:
- Merk, Notter.
- Volledig klembaar raambeslag, voor kozijngroef 10 - 14mm.
- Passend op profielsystemen met Europrofiel - espagnolet vorm 15 x 20mm.
Opmerking: Bij draairamen (binnen/buitendraaiend) mag de vleugelbreedte de vleugelhoogte tot maximaal 20 % overschrijden.
Uitvoering A:
- Lengte A = 60mm.
- Alleen toepasbaar als valraamscharnier.
Specificaties Notter klemscharnier uitvoering A:
- Maximaal vleugelgewicht: 70kg.
- 2 scharnieren: max. Vh 1200mm x Vb 380 t/m 1200mm.
- 3 scharnieren: max. Vh 1200mm x Vb 1201 t/m 1600mm.
Uitvoering B:
- Lengte A = 80mm.
- Toepasbaar als draai / valraamscharnier binnen / buitendraaiend.
Specificaties Notter klemscharnier uitvoering B: valraam.
- Maximaal vleugelgewicht: 90kg.
- 2 scharnieren: max. Vh 2400mm x Vb 380 t/m 1200mm.
- 3 scharnieren: max. Vh 2400mm x Vb 1201 t/m 1600mm.
Specificaties Notter klemscharnier uitvoering B: draairaam (binnendraaiend).
- Maximaal vleugelgewicht: 80kg.
- 2 scharnieren: max. Vh 1200mm x Vb 1200mm.
- 3 scharnieren: max. Vh 1201 t/m 1800mm x Vb 1200mm.
- 3 scharnieren: max. Vh 1801 t/m 2050mm x Vb 1000mm.
- 4 scharnieren: max. Vh 2051 t/m 2500mm x Vb 1000mm.
Specificaties Notter klemscharnier uitvoering B: draairaam (buitendraaiend).
- Maximaal vleugelgewicht: 70kg.
- 2 scharnieren: max. Vh 1200mm x Vb 1200mm.
- 3 scharnieren: max. Vh 1201 t/m 1500mm x Vb 1200mm.
- 4 scharnieren: max. Vh 1501 t/m 1800mm x Vb 1200mm.
- 4 scharnieren: max. Vh 1801 t/m 2500mm x Vb 1000mm.
Te leveren materiaal en oppervlaktebehandeling:
- Zinkdelen verzinkt.
- RVS.
- Aluminium geanodiseerd E6 EV1 (01).
- Lagering nylon
